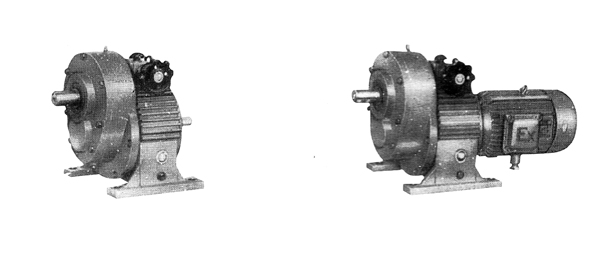

行星擺線減速機配無級變速機

行星擺線減速機配無級變速機

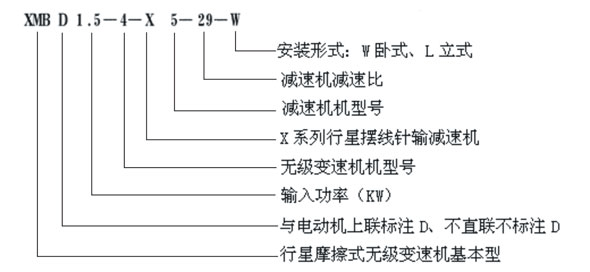

●型號表示方法

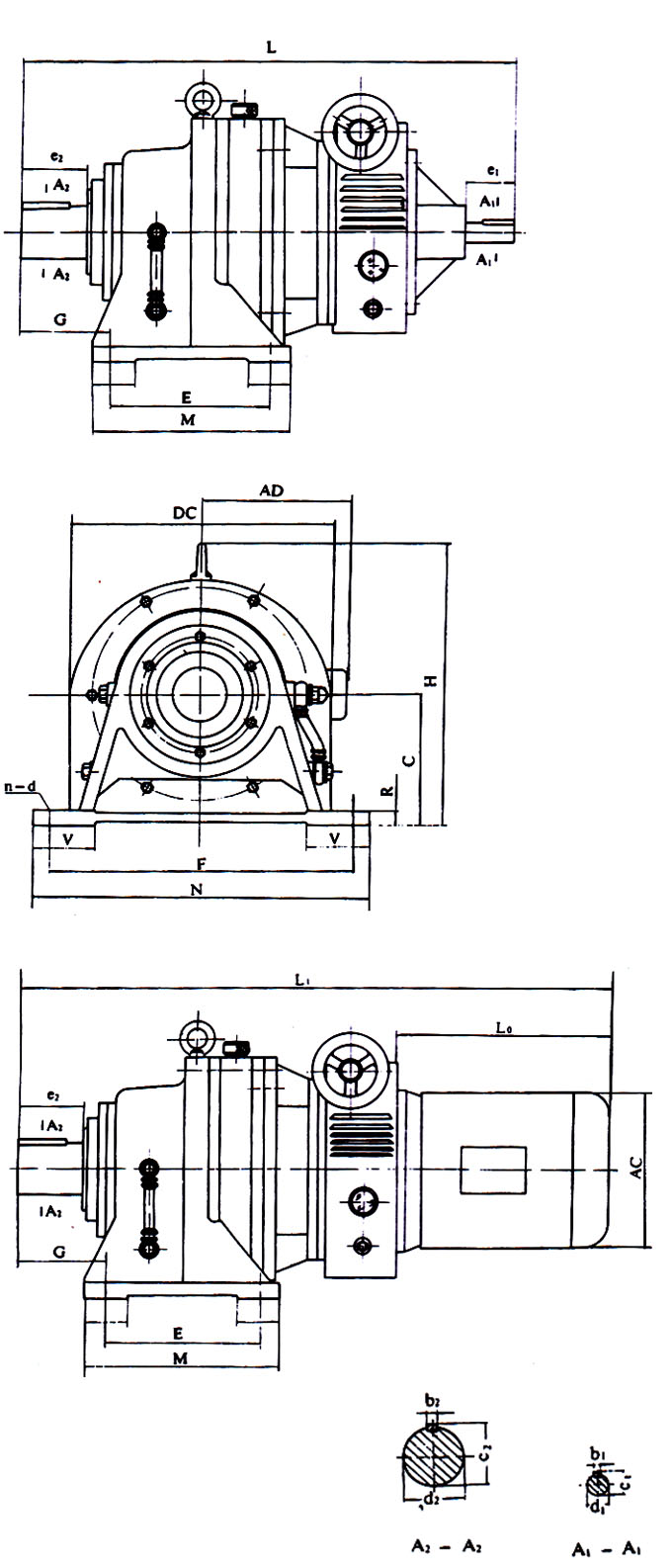

●外形及安裝尺寸

無級機型號	安裝尺寸								軸伸端聯接尺寸								外形尺寸									重量
	安裝尺寸								輸入軸				輸出軸				變軸型					直聯型
	C	G	E	F	V	R	n	d	d1	b1	c1	e1	d2	b2	c2	e2	M	N	H	DC	L	L1	Lo	AC	AD
X2	100	101	90	180	45	15	4	12	ф14h6	5	16	25	ф25h6	8`	28	34	120	210	175	150	332	500	245	110	100
X3	140	151	100	250	55	20	4	16	ф14h6	5	16	30	ф35h6	10	38	55	150	290	240	200	395	570	245	110	110
X4	150	169	145	290	65	22	4	16	ф19h6	6	21.5	30	ф45h6	14	48	74	195	330	275	230	460	658	250	175	150
X5	160	206	150	370	75	25	4	18	ф24h6	8	27.3	40	ф55h6	16	59	91	260	420	356	300	575	780	290	195	160
X6	200	125	275	380	75	30	4	22	ф24h6	8	27	50	ф65h6	18	69	89	335	430	425	340	675	885	320	215	180

●主要技術參數(配擺線減速機)
無級機型號		02	04	07	15	22
輸入功率 KW		0.18	0.37	0.55	1.1	2.2
				0.75	1.5	3
輸入轉速 r/min		1500
配擺線減速機型號		X2	X3	X4	X5	X6
傳動比	輸出轉速范圍	輸出轉矩范圍 N.m
9	21～105	24～11	46～23	77～38	139～69	277～139
				93～45	186～92	372～186
11	17～86	29～14	56～28	95～47	170～85	338～170
				113～56	227～113	454～227
17	11～55	44～21	86～43	146～73	263～131	523～263
				175～87	351175	703～351
23	8～41	60～29	117～58	198～99	356～178	708～356
				236～117	475～236	950～475
29	6～32	76～37	135～68	250～125	449～224	893～449
				298～148	599～298	1199～599
35	5～27	91～44	142～71`	267～134	542～271	1078～542
				319～158	723～360	1447～723
43	4～22	112～54	175～87	328～164	665～332	1324～665
				392～194	889～442	1595～889
●使用時請注意 1、本機適用于連續工作制，允許正向反向運轉。 2、輸出軸及輸入軸軸伸于其它零件配合時，不允許直接錘擊，以防損壞。機件聯接時應使用軸線保持同心安裝誤差不應大于所用聯軸器的允許誤差值。 3、輸入轉速不得高于規定值，調速時必須在運行中緩慢進行，停車時禁止調速。 4、當沖擊載荷及起動頻繁時，應在減速機和工作機之間安裝過載保護裝置。 5、本機出廣時，調速螺母已調整在極限位置請勿亂調，以免損壞機件。 6、在負載起動時，應在低速下進行，逐漸調至所需的轉速。 7、本機采用油浴式潤滑，油面高度按圓形標指示油位控制。 8、無級變速機潤滑油推薦使用無級變速器油。油的牌號：Ub-1生產單位：廣州機床研究所化工分所。 9、與行星摩擦式無級變速機相聯接的齒輪減速機，行星擺線針輪減速機。采用40號機械油，或減速機潤滑脂。
