產品展示

當前位置：首頁產品中心減速機系列產品行星擺線減速機配無級變速機

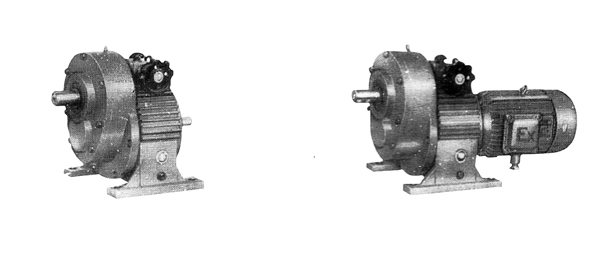

行星擺線減速機配無級變速機

行星擺線減速機配無級變速機

●型號表示方法

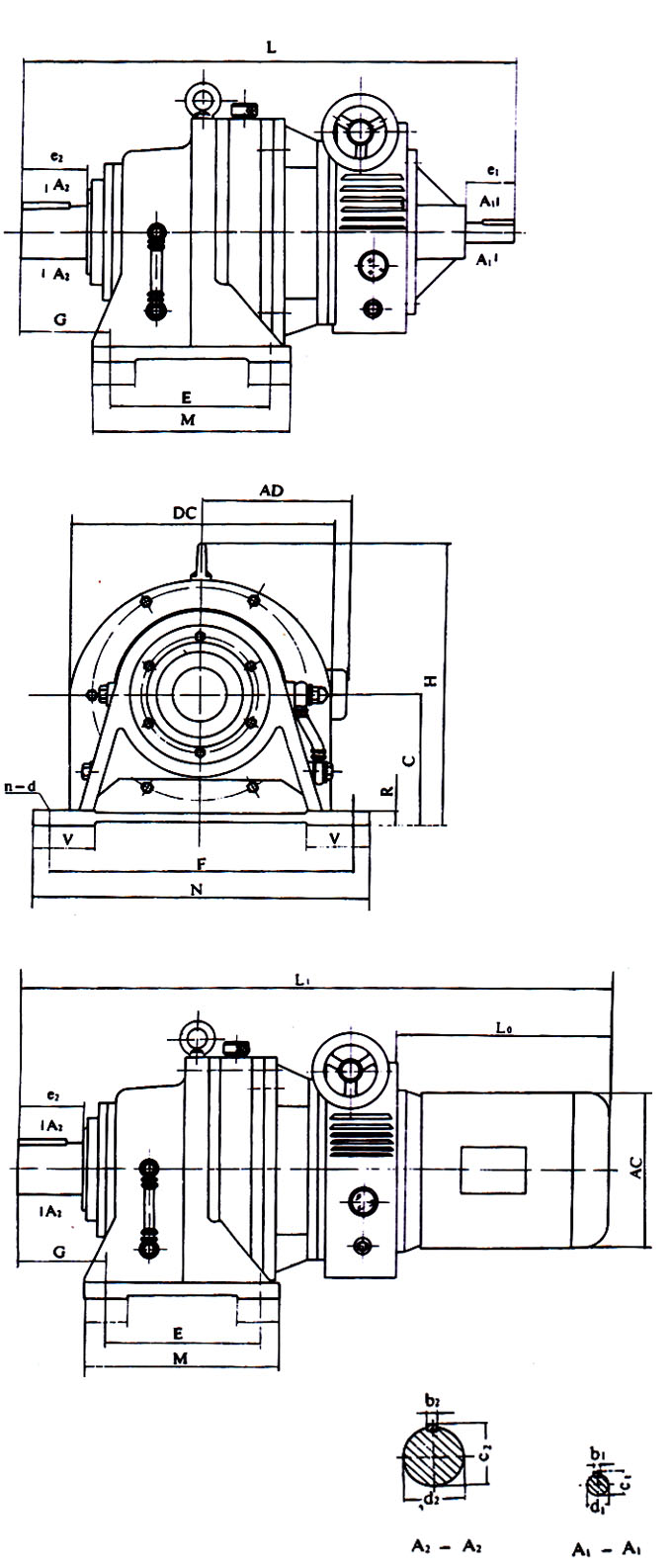

●外形及安裝尺寸
無級
機型號 		安裝尺寸 軸伸端聯接尺寸 外形尺寸 重量
輸入軸 輸出軸 變軸型 直聯型
C G E F V R n d d1 b1 c1 e1 d2 b2 c2 e2 M N H DC L L1 Lo AC AD
X2 100 101 90 180 45 15 4 12 ф14h6 5 16 25 ф25h6 8` 28 34 120 210 175 150 332 500 245 110 100
X3 140 151 100 250 55 20 4 16 ф14h6 5 16 30 ф35h6 10 38 55 150 290 240 200 395 570 245 110 110
X4 150 169 145 290 65 22 4 16 ф19h6 6 21.5 30 ф45h6 14 48 74 195 330 275 230 460 658 250 175 150
X5 160 206 150 370 75 25 4 18 ф24h6 8 27.3 40 ф55h6 16 59 91 260 420 356 300 575 780 290 195 160
X6 200 125 275 380 75 30 4 22 ф24h6 8 27 50 ф65h6 18 69 89 335 430 425 340 675 885 320 215 180

●主要技術參數(配擺線減速機)
無級機型號 02 04 07 15 22
輸入功率
KW 		0.18 0.37 0.55 1.1 2.2
0.75 1.5 3
輸入轉速
r/min 		1500
配擺線減速機型號 X2 X3 X4 X5 X6
傳動比 輸出轉速范圍
輸出轉矩范圍
N.m
9 21～105 24～11 46～23 77～38 139～69 277～139
93～45 186～92 372～186
11 17～86 29～14 56～28 95～47 170～85 338～170
113～56 227～113 454～227
17 11～55 44～21 86～43 146～73 263～131 523～263
175～87 351175 703～351
23 8～41 60～29 117～58 198～99 356～178 708～356
236～117 475～236 950～475
29 6～32 76～37 135～68 250～125 449～224 893～449
298～148 599～298 1199～599
35 5～27 91～44 142～71` 267～134 542～271 1078～542
319～158 723～360 1447～723
43 4～22 112～54 175～87 328～164 665～332 1324～665
392～194 889～442 1595～889

●使用時請注意

    1、本機適用于連續工作制，允許正向反向運轉。
    2、輸出軸及輸入軸軸伸于其它零件配合時，不允許直接錘擊，以防損壞。機件聯接時應使用軸線保持同心安裝誤差不應大于所用聯軸器的允許誤差值。
    3、輸入轉速不得高于規定值，調速時必須在運行中緩慢進行，停車時禁止調速。
    4、當沖擊載荷及起動頻繁時，應在減速機和工作機之間安裝過載保護裝置。
    5、本機出廣時，調速螺母已調整在極限位置請勿亂調，以免損壞機件。
    6、在負載起動時，應在低速下進行，逐漸調至所需的轉速。
    7、本機采用油浴式潤滑，油面高度按圓形標指示油位控制。
    8、無級變速機潤滑油推薦使用無級變速器油。油的牌號：Ub-1生產單位：廣州機床研究所化工分所。
    9、與行星摩擦式無級變速機相聯接的齒輪減速機，行星擺線針輪減速機。采用40號機械油，或減速機潤滑脂。
